ЗАДВИЖКИ РЕГУЛИРУЮЩИЕ АВТОМАТИЧЕСКИЕ

Задвижки регулирующие автоматические применяются на мелких и крупных сельскохозяйственных, заготовительных и зерноперерабатывающих предприятиях по подработке и хранению зерна.

Назначение

Задвижки регулирующие автоматические предназначены для открытия и закрытия потока зерна из емкостей, технологического оборудования и зернопроводов.
Зерновой Технопарк ВМС предлагает задвижки регулирующие автоматические трех моделей:

• А9-ЗШ-В.200
• А9-ЗШ-В.300
• А9-ЗШ-В.400

Основные технические характеристики задвижки регулирующей автоматической модели А9-ЗШ-В.200

• Установленная мощность — 0,37 кВт.
• Размеры приемного окна — 200×200 мм.

Габаритные размеры:

• длина — 885 мм
• ширина — 395 мм
• высота — 235 мм
• Масса — 36 кг

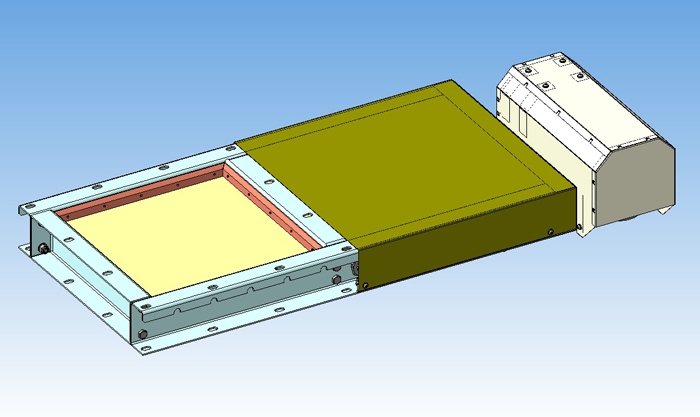

Внешний вид задвижки регулирующей автоматической, модель А9-ЗШ-В.200

Задвижка регулирующая автоматическая, модель А9-ЗШ-В.200

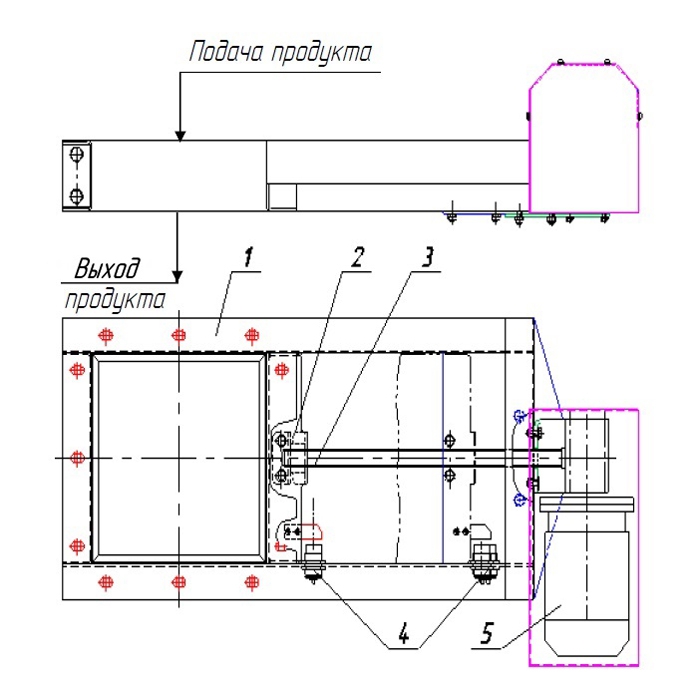

Устройство

Задвижки регулирующие автоматические моделей А9-ЗШ-В представляют собой сборную конструкцию, состоящую из:

• рамы,
• шибера,
• винтового механизма,
• индуктивных датчиков,
• мотор-редуктора.

Принцип работы

Продукт, подлежащий выпуску, подается в окно со стороны верхнего фланца, шибер с помощью винтового механизма, приводимого в движение мотор-редуктором, открывается и закрывает подачу продукта через образовавшееся окно.
Для контроля положения шибера и передачи сигнала на пульт управления на раме установлены индуктивные датчики.
С помощью контроллера на пункте управления и индуктивного датчика на задвижке регулируется степень перекрытия шибером приемного окна. Это позволяет регулировать подачу продукта с помощью задвижки типа А9-ЗШ-В.200.

Основные технические характеристики задвижки регулирующей автоматической, модель А9-ЗШ-В.300

• Установленная мощность — 0,37 кВт.
• Размеры приемного окна — 300×300 мм.

Габаритные размеры:

• длина — 985 мм
• ширина — 495 мм
• высота — 235 мм
• Масса — 42 кг

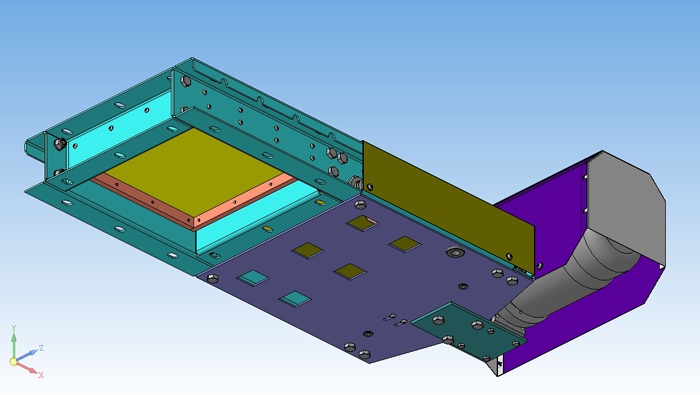

Вид снизу задвижки регулирующей автоматической, модель А9-ЗШ-В.300

Основные технические характеристики задвижки регулирующей автоматической, модель А9-ЗШ-В.400

• Установленная мощность — 0,55 кВт.
• Размеры приемного окна — 400×400 мм.

Габаритные размеры:

• длина — 1085 мм
• ширина — 595 мм
• высота — 235 мм
• Масса — 48 кг

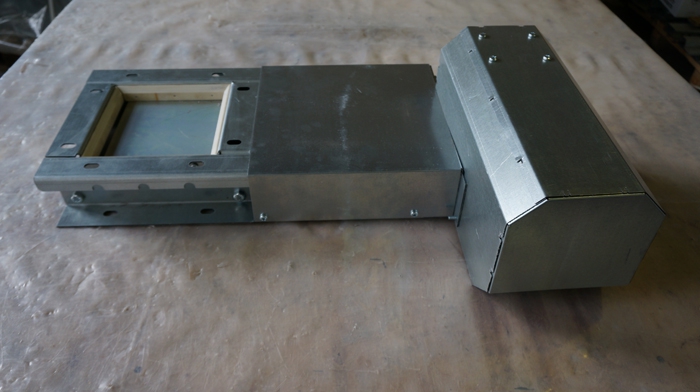

Задвижка регулирующая автоматическая, модель А9-ЗШ-В.400

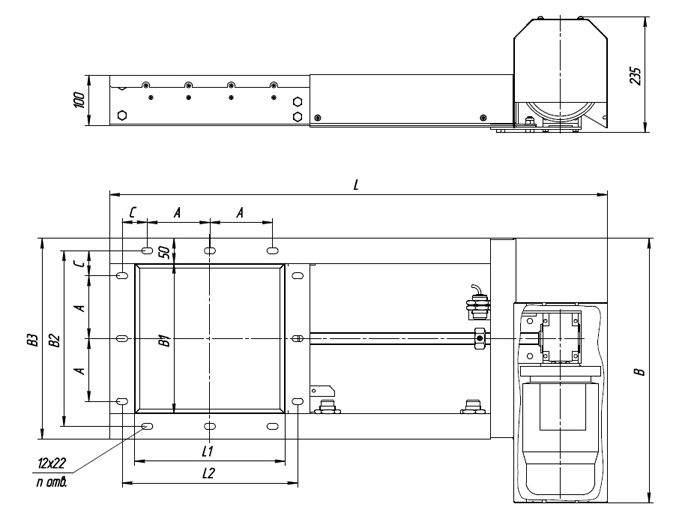

Основные габаритные размеры задвижек регулирующих автоматических

*Примечание: в конструкцию задвижки могут быть внесены изменения, не отраженные в настоящем документе, но не влияющие на технические и эксплуатационные характеристики и на промышленную безопасность при эксплуатации. Производитель оставляет за собой право изменять размеры и улучшать технические характеристики оборудования.
