ТЕХНОЛОГИЧЕСКОЕ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

для предприятий по хранению и переработке зерна

КЛАПАНЫ РЕГУЛИРУЮЩИЕ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

Клапаны регулирующие с электрическим приводом применяются на предприятиях по хранению и переработке зерна. Клапаны регулирующие с электрическим приводом предназначены для переключения потока зерна в системе зернопроводов. Зерновой Технопарк ВМС предлагает клапаны регулирующие с электрическим приводом следующих моделей:

  • FK 250 0-45
  • FK 250 0-54
  • FK 250 45-45
  • 3FK 250
  • FK 250 54-54
  • FK 300 0-45
  • FK 300 45-45
  • 3FK 300

Все клапаны имеют правое и левое исполнение.

Устройство

Клапаны регулирующие с электрическим приводом моделей FK 250 и FK 300 представляют собой сборную металлическую конструкцию, состоящую из корпуса, подвижной заслонки с износостойкой футеровкой, мотор-редуктора и индуктивных датчиков.

Принцип работы

Изменение потоков в клапане производится за счет изменения положения с помощью привода внутренней подвижной заслонки. Внутренняя заслонка в клапанах указанных выше моделей может находиться в двух положениях, причем в обоих случаях заслонка опирается на упор, что позволяет уменьшить риск повреждения заслонки.

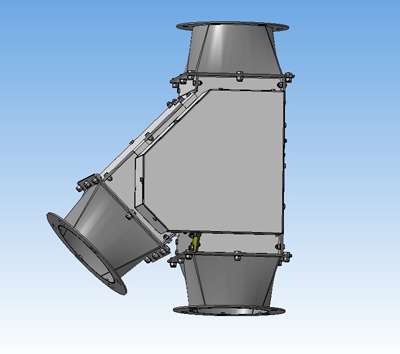

Клапан регулирующий с электрическим приводом модели FK 300 0-45 (левое исполнение)

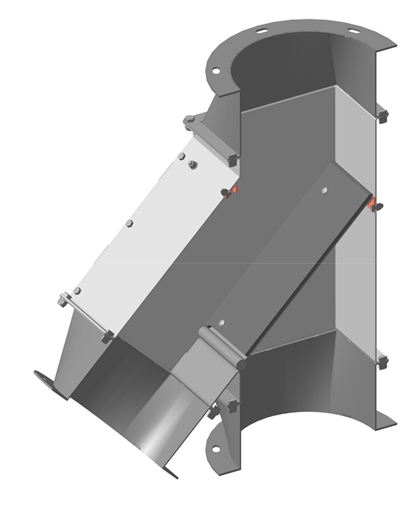

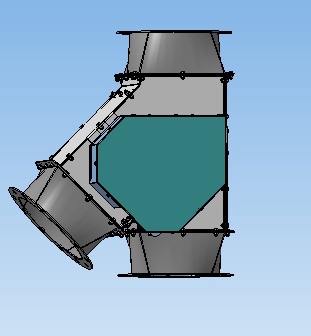

Клапан регулирующий с электрическим приводом модели FK 300 0-45 в разрезе

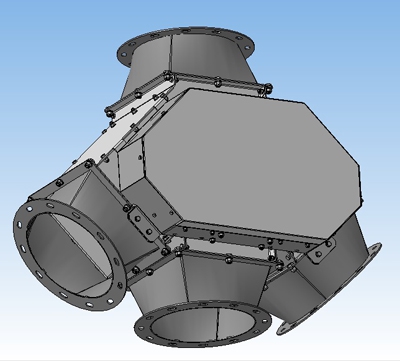

Клапан регулирующий с электрическим приводом модели 3FK 300

Клапан модели 3FK 300 имеет две внутренние заслонки, каждая из которых управляется одним из двух приводов.

Каждая заслонка имеет два положения.

Во всех трех случаях заслонки в крайних положениях опираются на упоры, что позволяет уменьшить риск повреждения заслонок. Для передачи сигнала на пульт управления о положении заслонок в корпусе установлены индуктивные датчики.

Основные технические характеристики:

  • Модель — 3FK 300 (тройной)
  • Количество потоков — 3
  • Установленная мощность — 2×0,12 кВт
  • Внутреннее сечение — 300×300 мм
  • Угол между самотеками — 45 градусов

Габаритные размеры:

  • длина — 866 мм
  • ширина — 514 мм
  • высота — 550 мм

Масса — 71 кг.

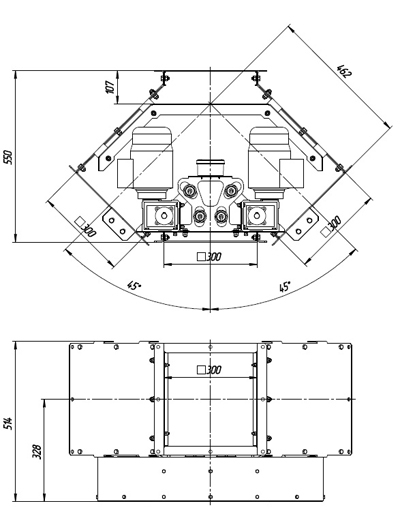

Основные габаритные размеры клапана регулирующего с электрическим приводом модели 3FK 300

Клапан регулирующий с электрическим приводом модели FK 250 0-45

Основные технические характеристики:

  • Модель — FK 250 0-45
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 45 градусов

Габаритные размеры:

  • длина — 570 мм
  • ширина — 464 мм
  • высота — 510 мм

Масса — 42 кг.

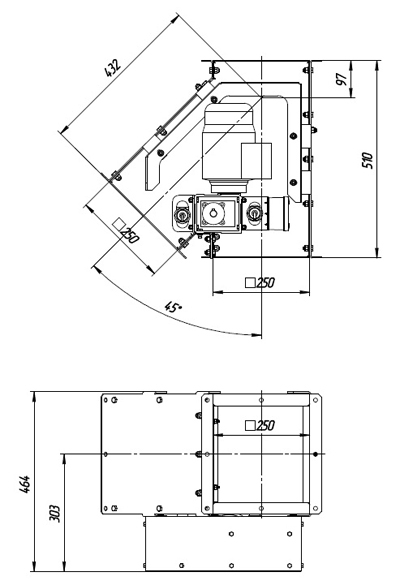

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 250 0-45

Основные технические характеристики:

  • Модель — FK 250 0-54
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 36 градусов

Габаритные размеры:

  • длина — 590 мм
  • ширина — 464 мм
  • высота — 600 мм

Масса — 45 кг.

Клапан регулирующий с электрическим приводом модели FK 250 0-54

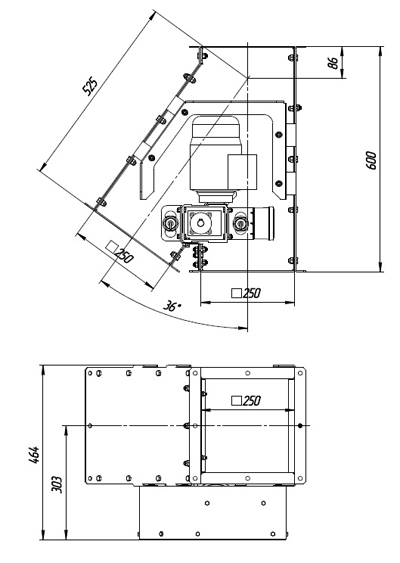

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 250 0-54

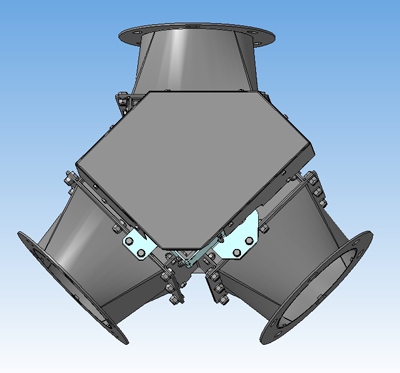

Клапан регулирующий с электрическим приводом модели FK 250 45-45

Основные технические характеристики:

  • Модель — FK 250 45-45
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 90 градусов

Габаритные размеры:

  • длина — 505 мм
  • ширина — 464 мм
  • высота — 374 мм

Масса — 31 кг.

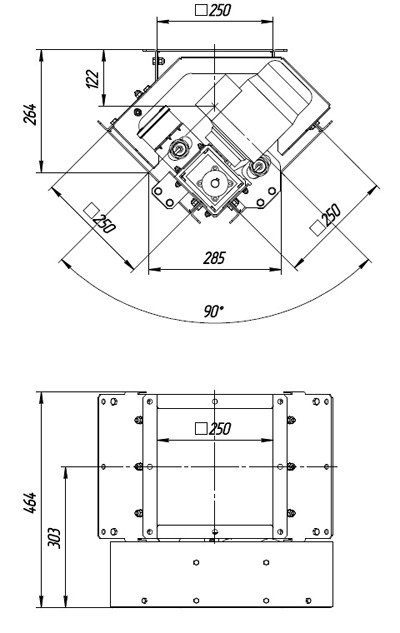

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 250 45-45

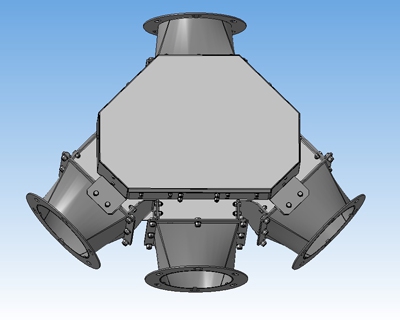

Клапан регулирующий с электрическим приводом модели 3FK 250 45

Основные технические характеристики:

  • Модель — 3FK 250 45
  • Количество потоков — 3
  • Установленная мощность — 2×0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 45 градусов

Габаритные размеры:

  • длина — 830 мм
  • ширина — 464 мм
  • высота — 510 мм

Масса — 64 кг.

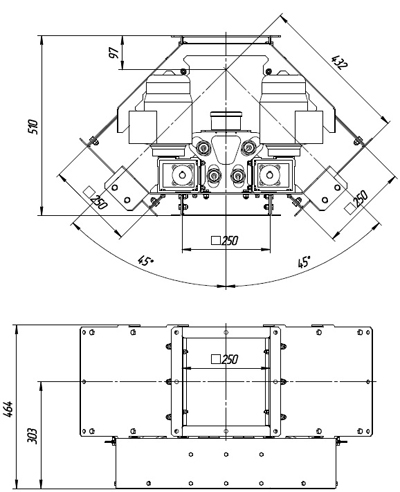

Основные габаритные размеры клапана регулирующего с электрическим приводом модели 3FK 250 45

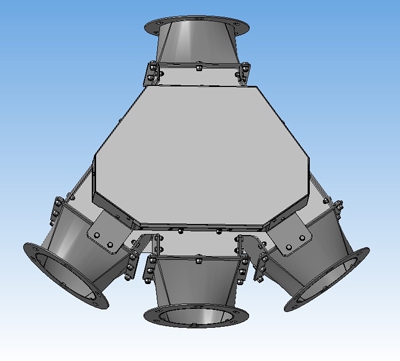

Клапан регулирующий с электрическим приводом модели 3FK 250 54

Основные технические характеристики:

  • Модель — 3FK 250 54
  • Количество потоков — 3
  • Установленная мощность — 2×0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 36 градусов

Габаритные размеры:

  • длина — 870 мм
  • ширина — 464 мм
  • высота — 600 мм

Масса — 70 кг.

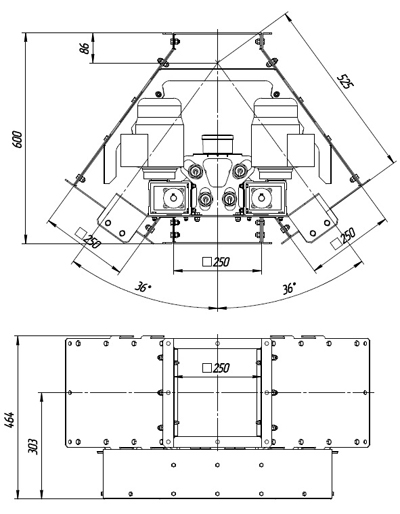

Основные габаритные размеры клапана регулирующего с электрическим приводом модели 3FK 250 54

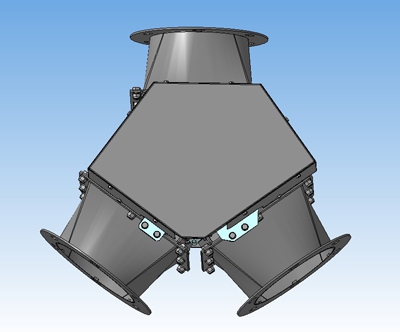

Клапан регулирующий с электрическим приводом модели FK 250 54-54

Основные технические характеристики:

  • Модель — FK 250 54-54
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 250×250 мм
  • Угол между самотеками — 72 градуса

Габаритные размеры:

  • длина — 535 мм
  • ширина — 464 мм
  • высота — 370 мм

Масса — 33 кг.

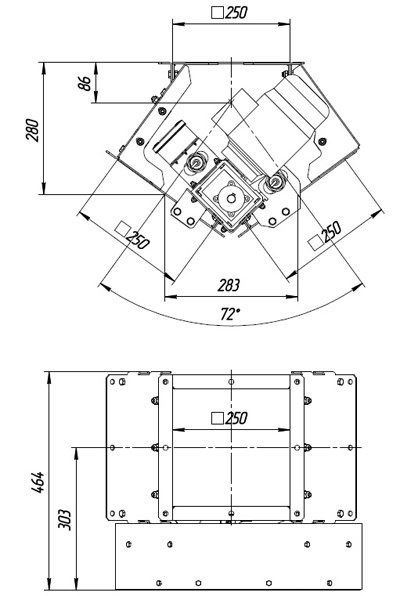

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 250 54-54

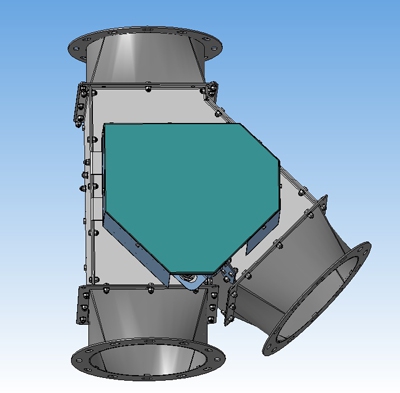

Клапан регулирующий с электрическим приводом модели FK 300 0-45 (правое исполнение)

Основные технические характеристики:

  • Модель — FK 300 0-45
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 300×300 мм
  • Угол между самотеками — 45 градусов

Габаритные размеры:

  • длина — 634 мм
  • ширина — 514 мм
  • высота — 550 мм

Масса — 47 кг.

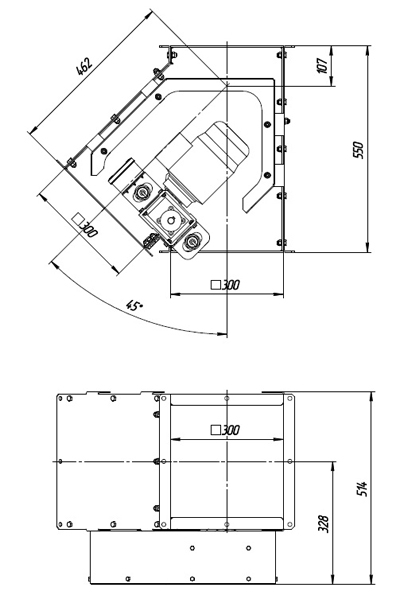

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 300 0-45

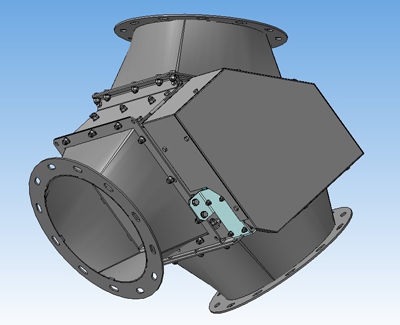

Клапан регулирующий с электрическим приводом модели FK 300 45-45

Основные технические характеристики:

  • Модель — FK 300 45-45 (симметричный)
  • Количество потоков — 2
  • Установленная мощность — 0,12 кВт
  • Внутреннее сечение — 300×300 мм
  • Угол между самотеками — 90 градусов

Габаритные размеры:

  • длина — 548 мм
  • ширина — 514 мм
  • высота — 380 мм

Масса — 33 кг.

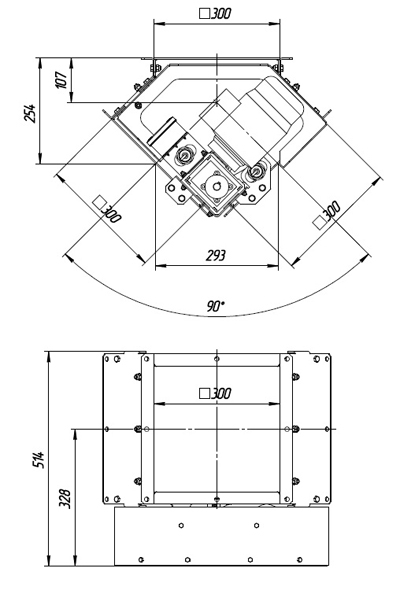

Основные габаритные размеры клапана регулирующего с электрическим приводом модели FK 300 45-45

На весь ассортимент технологического вспомогательного оборудования Зерновой Технопарк ВМС имеет сертификаты соответствия.

*Примечание: в конструкцию клапана могут быть внесены изменения, не отраженные в настоящем документе, но не влияющие на технические и эксплуатационные характеристики и на промышленную безопасность при эксплуатации. Производитель оставляет за собой право изменять размеры и улучшать технические характеристики оборудования.
